Описание конструкции вибростола и принцип ее работы
Данная конструкция предназначена для производства штучных элементов из бетона для мощения методом вибролитья. Главная функция - это совершение колебательных движений конструкции с рабочими Данная конструкция предназначена для производства штучных элементов из бетона для мощения методом вибролитья. Главная функция - это совершение колебательных движений вибростола с рабочими моделями с частотой до 3000 за минуту. Цена стола будет зависеть от его типа и сложности конструкции.

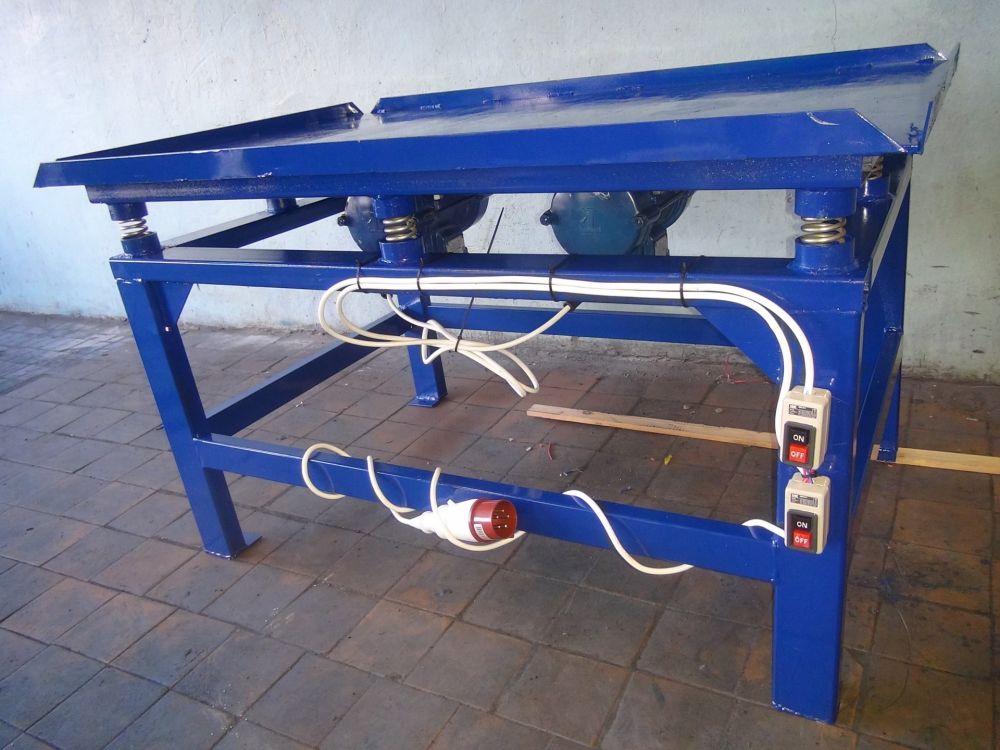

Устройство вибростола включает закрепленную на станине столешницу при помощи подвесов или специальных пружин. Рабочую поверхность чаще всего изготавливают из листов стали. Под этим листовым материалом фиксируется электрический двигатель с валовым эксцентриком, что и обеспечивает вибрацию при нужной мощности.
Мотор при правильном подборе и установке на самодельном вибростоле должен смещать центр тяжести двигателя радиально, вызывая тем самым непрерывные вибрации. Рекомендовано использовать моторы ИВ-98, 99. Постоянная вибрация передается от вибростола к формам с бетонной смесью, от которых последняя оседает и приобретает более плотную структуру, а значит и большую прочность.
Качество работы вибростола будет зависеть от следующих факторов:
- Вес рабочей поверхности (столешницы).
- Качество материалов: их стойкость к динамическим и статическим нагрузкам, а также к вибрации).
- Особенностями вибрации. Колебательная амплитуда должна приводить к образованию в формах «цементного молочка», которое обеспечит нужную прочность готового изделия.
Виды, их свойства и расценки на готовые станки
В зависимости от используемого двигателя, что устанавливается на самодельный вибростол, все конструкции можно разделить на два типа:
- Гидравлический вибростол.
Устройство такого мотора безпружинное и обеспечивает нарастание амплитуды колебаний. Этот вариант больше подходит для производства крупногабаритных изделий.
- Электрический вибростол.
Больше подходит для домашнего производственного цеха. Он более универсален, позволяя изготавливать элементы любых размеров. А благодаря равномерному распределению колебаний, можно использовать в работе абсолютно любые формы.
Недостатком конструкций с электродвигателем является как цена на мотор, так и большие габариты, которые не всегда смогут с комфортом разместиться в обычном гараже, да и транспортировать его тоже сложно. Но изготовленный самостоятельно вибростол будет иметь нужные размеры, а его цена будет в разы меньше готовой конструкции от производственных компаний.
В зависимости от назначения и принципа работы вибрационные конструкции также можно разделить на такие виды:
- Формовочный;
Первый тип предусматривает уплотнение смеси для тротуарной плитки, вылитой в форму.
- Распалубочный (выбивочный).
Этот стол используют уже на этапе распалубки готового изделия.
Конструктивно изделия особо не отличаются. Единственная разница - это то, что расформовочный стол включает в сборке специальные насадки, отверстия в которых соответствуют точному контуру выбиваемого изделия. В самодельном можно обойтись специально созданными насадками, прикрепив их резбовым соединением.
Простая инструкция по изготовлению вибростола
Стоит рассмотреть самый простой конструктивный вариант, цена которого будет невысокой, но качество работы не будет уступать заводскому столу. Для работы понадобятся следующие материалы и инструменты:
- Швеллер (уголок);
- Металлические трубы;
- Лист стали;
- Электрический двигатель на 220 В приемлемой мощности.
- Пружины из стали.
- Болгарка.
- Дрель.
- Аппарат для сварки.
Для создания основания всей конструкции необходимо взять уголок (50) или швеллер. Основание будет размером 70 на 70 см, но можно подбирать под себя. В зависимости от выбранных габаритов конструкции будет меняться и цена вопроса, а также необходимая мощность двигателя. Трубы будут ножками стола, которые приваривают к основанию.
Для устойчивости станка под ножки нужно наварить стальные пластины.
Высоту стола подбирает мастер сам, опять-таки под себя. Главное, чтобы было удобно работать, и чтобы мотор не касался основания.
Если стол не планируется транспортировать куда-либо, то ножки можно просто вкопать в грунт или вмонтировать в пол, закрепляя бетонной смесью.
Далее в центр боковин основания и углы стола устанавливают стальные пружины (в итоге 6 шт.), которые можно извлечь из клапанов и сэкономить. Они как раз и есть залог осуществления вибрации готовым прибором. Поверх них устанавливают лист металла, толщина которого должна превышать 8 мм.
В самой столешнице (лист) снизу прикручивают болтами двигатель на две приваренные по центру трубы, который должен быть разбалансированным, чтобы обеспечивать нужные вибрационные колебания. Сверху будет устанавливаться форма с бетонной смесью. По итогу проделанной работы в обязательном порядке нужно проверить горизонтальность рабочей поверхности.
Выбирая мотор для стола, нужно брать во внимание необходимые параметры:
- Скорость вращения должна быть 3000 оборотов за минуту - 50 Гц.
- Вынуждающая сила в пределах от 5,6 до 11 кН.
- Мощность, потребляемая двигателем - 0,9 кВт.
- Модель должна быть рассчитана на нагрузку в 250 кг.
Советы и рекомендации по работе
Процедура создания стола достаточно проста, как и его конструкция, но есть некоторые хитрости и секреты, которые неизвестны домашнему мастеру, что взялся за изготовление вибростанка самостоятельно.
Рекомендации специалистов:
- Обязательно перед работой нужно набросать точную схему-чертеж конструкции.
- Вибрация отлично «выбивает» плитку из формы, но также она быстро раскручивает резьбовое соединение. Поэтому нужно снабдить их специальными фиксаторами: шплинты или контргайки.
- Отладка работы вибростола. Нужно установить рамки колебаний, ограничив их в верхней границе.
- Вибрация должна быть одинаково интенсивной, чтобы уплотнение бетона было равномерным.
- Высота вибростола должна варьироваться от 80 до 90 см для удобства использования.
При работе с вибростолом следует полностью загружать формы бетоном, чтобы получить плитку одинаковой толщины со всех сторон.
